Пластины Alfa Laval M10M

Пластины Alfa Laval M10M

Пластины Alfa Laval M10M используется в теплообменниках Alfa Laval M10-MFM - M10-MFG и предназначена для обеспечения процесса обмена тепла. Параметры элемента зависят от предназначения оборудования, его мощности и нагрузок. Срок службы пластины может достигать 15 лет.

Пластины Alfa Laval M10M применяется для разделения жидкостных потоков. С двух сторон она имеет гофрированную поверхность, которая способствует турбулизации сред. Благодаря особому рифлению «елочкой» потоки равномерно распределяются по всей пластине.

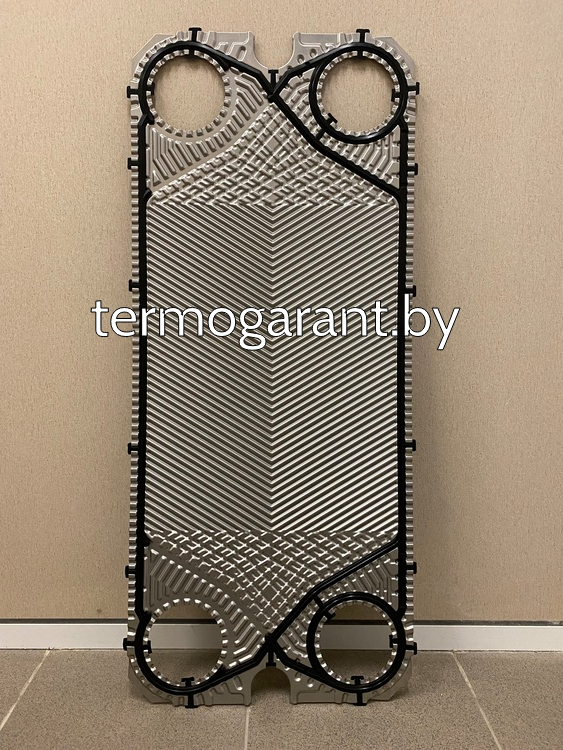

Пластины Alfa Laval M10M

Стоимость пластины зависит от следующих характеристик:

Толщина

Производитель предлагает пластины различной толщины – 0,4; 0,5; 0,6; 0,8 или 1 мм. Для определенного теплообменника этот параметр подбирается в соответствии с рабочим давлением и качеством жидкостной среды. Пластина для теплообменного аппарата имеет сечение 0,5 или 0,4мм. Изделие используется для среднего давления (до 1,6 МПа).

Материал

Долговечность и эффективность работы теплообменника зависят от материала изготовления пластин. Высокая температура и агрессивные вещества в жидкостных средах негативно влияют на стандартные сплавы.

Материал Российский аналог Тип среды
AISI304 08Х18Н10 Не агресивная: вода, пар, этиленгликоль, масло и т.п.
AISI316 08Х18Н10Т Не агресивная: вода, пар, этиленгликоль, масло и т.п.
Titan ВТ 1-0 Агрессивная: Кислоты, щелочи
SMO254 10Х17Н13М2Т Агрессивная: Морская вода, солевые растворы
Hastelloy ХН65МВ Агрессивная: Высокие температуры и давление

Тип рифления

Пластины для теплообменников Alfa Laval имеют два типа профилей: жесткий (H) и мягкий (L). Первый создает большую турбулентность потока с высокой теплоотдачей и высокими потерями по напору, второй — меньшую с низкой отдачей тепла и потерями. Оба профиля могут применяться в одном аппарате для достижения наилучшего результата с меньшими затратами.

  • H (жесткий), обеспечивает высокий уровень теплообмена, но снижает напор.
  • L (мягкий), обеспечивает высокий напор, но уменьшает теплопередачу.

Пластины для теплобменников

Тип пластины

В зависимости от предназначения, пластины имеют открытые и закрытые отверстия. К основным типам пластин относятся:

  • Глухая (код 0000), без входных отверстий, используется для создания прослойки воздуха между прижимной плитой и пластиной;
  • Проходная (код 1234), с 4-мя открытыми портами для циркуляции двух сред;
  • Поворотная (код 1200), с заглушенными 3-им и 4-ым портами.

При сборке теплообменника первую и последнюю пластины устанавливают глухие, остальные – проходные.
